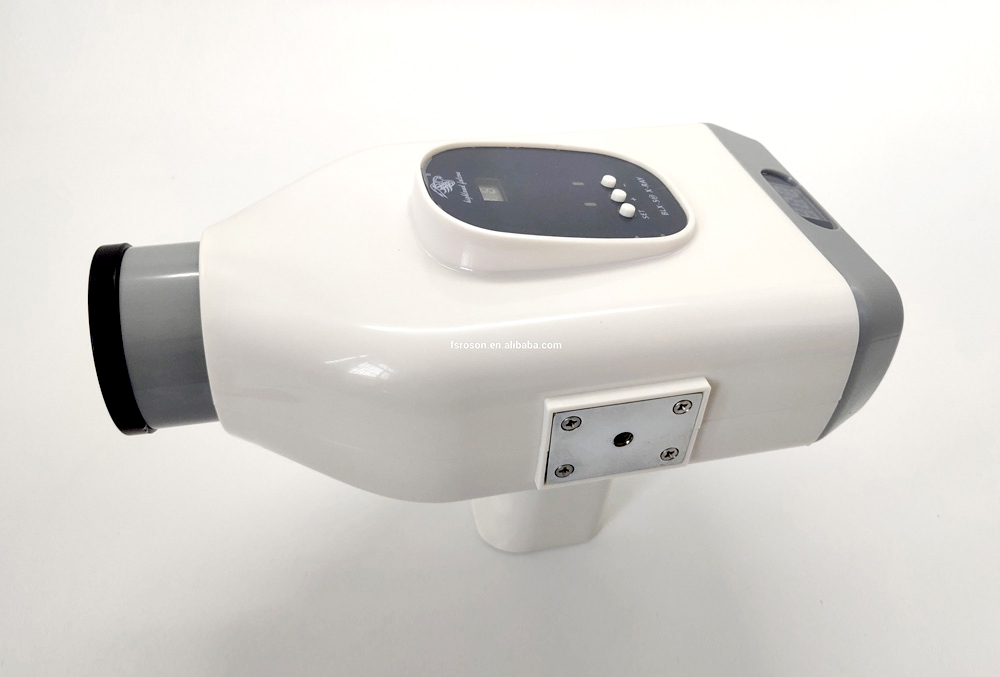

前言：针对客户要求设计用于野外应急X光机、野外B超机、停电应急X光机、野战医用设备供电电源的要求，我们综合相关设备的使用特点，设计了一款应急电源锂电池。该电池组采用高安全性、高一致性、高稳定性、长寿命的IFR26650磷酸铁锂电芯和进口芯片，并有MOS管对电池组做保护控制管理，整组电池具备大电流持续工作能力，持续输出功率可达1000W，瞬间最大功率可达2KW，该电池组配上UPS可为大多数医疗设备提供应急性供电。

设计要求
一、应急X光机锂电池设计要求：
根据产品规格和客户要求，设计与主机相匹配的智能大电流锂电池，将高规格安全性能、良好的充放电性能、大电流工作能力、突出的循环寿命等功能集成到解决方案中去。

二、应急X光机锂电池设计方案：
1）保护板（PCM）：根据磷酸铁锂电池本身的化学特性和X光机的工作特性，针对性的设计保护线路，除具备过充、过放、过流、短路保护功能外，保护板设计还充分考虑大功率散热和整组电池平衡的问题。
2）保护电路：采用进口IC和MOS管，对电芯进行过充、过放、过流、短路等功能的在线实时监测。使电芯在安全稳定高效的范围内工作。
3）过流保险丝：主要针对二次保护设计。由于电池组采用容量比较大的高功率电芯，虽然电池管理系统具备过流和短路保护，但如果出现异常也会导致保护功能失效，在输出短路的情况下将产生非常大的电流，导致危险发生，因此方案内加入过流保险丝，当发生异常短路情况时，保险丝断开回路，且不可恢复，达到异常保护的目的。
4）电芯：采用LARGE26650/3.2V/3000mAh磷酸铁锂电芯，该电芯最大充电倍率为1C，最大放电倍率为2C，电芯本身具备多重安全防护功能。电芯内置管理系统，能有效避免电池安全问题的发生。
5）整组电池参数：38.4V/39Ah(通常标称36V/39Ah)正常工作电流35A，最大工作电流可达60A，瞬间启动电流可达100A。
6）电池组：电池组的电芯之间采用电阻式均衡，使用过程中能弥补单体电芯差异导致的容量减少，最大限度地延长电池的使用寿命。
7）电池组采用塑胶支架隔离固定电芯，更加有利于电池的散热和安全使用。
